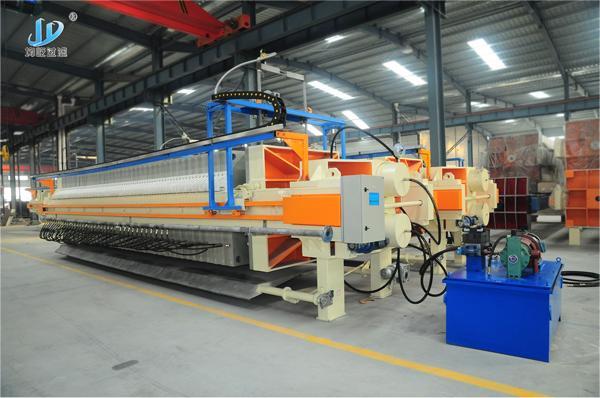

Отличие полностьюавтоматический фильтр-пресс от обычного состоит в том, что в нем больше автоматических систем протяжки плит, автоматического улавливания жидкости и поворота плит, автоматической очистки фильтровальной ткани и других систем. Это делает работу оборудования более интеллектуальной и автоматической. Структура всего оборудования разработана научно и обоснованно, имеет высокую механическую прочность, прочную конструкцию, долговечность, простоту эксплуатации и обслуживания. Машина используется для разделения твердых и жидких суспензий всех видов, обладает хорошим разделительным эффектом и проста в эксплуатации. Она подходит для крупномасштабной фильтрационной промышленности, где требуется высокая степень автоматизации или централизованное управление.
Вся машина имеет интегрированную конструкцию и производство машины, электричества и жидкости, что позволяет реализовать процессы автоматического прессования, фильтрации, пробивания потока, прессования, ослабления и вытягивания пластины и т.д. Она обладает такими характеристиками, как высокая степень автоматизации, большая производственная мощность, низкое содержание жидкости в фильтровальной крошке, высокая производительность на единицу продукции и небольшая площадь. Он широко используется в нефтяной, химической, красильной, металлургической, фармацевтической, пищевой, бумажной, угледобывающей, очистке сточных вод и т.д. отраслях, где требуется разделение твердых и жидких веществ.
Автоматический камерный фильтр-пресс определяет текущее давление масла в гидравлической системе тянущей плиты с помощью датчика давления и преобразует сигнал давления в аналоговое значение, которое может быть распознано ПЛК, что позволяет управлять движением тянущей плиты вперед и назад. Фотоэлектрический выключатель позволяет мгновенно приостанавливать/возобновлять работу тяговой системы во время процесса тяги или работы всей системы, что делает процесс работы более гуманным.
Характеристики автоматического камерного фильтр-пресса
-Механизм зигзагообразной вибрации фильтровальной ткани
В средней и верхней частях обеих сторон фильтровальной плиты установлен шатунный механизм “елочка”, фильтровальная ткань соединена с шатунным механизмом “елочка” посредством шатунов, пружин, крючков и т.д. За счет растяжения пружины при разгрузке фильтровальная плита раздвигается, вызывая вибрацию фильтровальной ткани в механизме “елочка”, что способствует отрыву грязевой корки от фильтровальной плиты. Весь процесс не требует применения внешней силы и ручного управления на месте. Из-за малого размера твердых частиц и высокой вязкости сточных вод сталеплавильного производства грязевая корка отделяется с трудом, поэтому данный зигзагообразный механизм полностью применим для фильтрации сточных вод сталеплавильного производства.
-Автоматическая система хранения грязи
После завершения фильтрации в автоматическом камерном фильтр-прессе фильтровальная крошка может быть выгружена в бункер для хранения бурового раствора, что удобно для централизованной отгрузки. Размер бункера может быть изменен в зависимости от модели автоматического камерного фильтр-пресса и требований заказчика, а способ его открытия может быть разделен на два типа: электрический и пневматический.
-Автоматический захват перекидной пластины
В процессе фильтрации в автоматическом камерном фильтр-прессе из-за капиллярной утечки фильтровальной ткани между двумя соседними фильтровальными плитами образуется капля, которая не только увеличивает содержание воды в бункере под фильтр-прессом, но и загрязняет окружающую среду, а также создает большие проблемы для производственной деятельности. Автоматическая система улавливания жидкости на поворотных плитах позволяет собрать капающую жидкость между соседними фильтровальными плитами и избежать неудобств в работе.
-Автоматическая система протяжки плит
Поскольку одна плита большого автоматического камерного фильтр-пресса тяжелая, это неудобно и увеличивается нагрузка на рабочих, когда они открывают плиту для выгрузки материала.
Автоматическая система вытягивания плит, использование гидравлических тормозов, роликового цепного привода, синхронного панорамирования, роликового цепного тянущего робота. Система вытягивания пластины с помощью мотора, гидравлического мотора, тележки для вытягивания пластины, звездочки, цепи и т.д., под управлением реле, мотор приводит в действие гидравлический мотор, через цепь для привода левой и правой тележки для вытягивания пластины, чтобы завершить вытягивание пластины, система вытягивания пластины использует интеллектуальное управление, как вытягивание пластины, когда действие медленное, быстрое, медленное, чтобы иметь возможность сделать не только для повышения эффективности вытягивания пластины и защиты роли фильтрующей пластины.
Скорость протяжки может регулироваться в соответствии с квалификацией оператора. Такая система значительно улучшает рабочий цикл автоматического камерного фильтр-пресса и эффективно снижает трудоемкость работ.
-электронная система управления
Электронная система управления использует PLC-программирование, имеет надежную работу, безопасность и стабильность.PLC-программа управления с использованием человеко-машинного интерфейса управления, легко изучить и понять, система использует Mitsubishi PLC модуль управления и отечественные известные бренды низковольтных компонентов.
ПЛК имеет малые размеры, сильные функции, высокую скорость, высокую надежность, а благодаря большей гибкости и расширяемости, программа управления может быть изменена в процессе работы, простота компьютерного интерфейса может быть достигнута дистанционным управлением.
-Автоматическое устройство очистки
Устанавливается в автоматической камере фильтр-пресса под фильтровальной плитой устройство для очистки фильтровальной ткани, устройство состоит из подвижной рамы очистки и качающегося действия стержня очистки и насоса очистки высокого давления, очистка фильтровальной ткани осуществляется в конце разгрузки, или через несколько рабочих циклов после очистки один раз, через форсунку очистки выстреливается вода высокого давления для очистки.
Дизайн одного маятникового механизма очистки, новая структура, хороший эффект очистки, для достижения фильтровальной пластины ниже очистки, длина маятника подключен к очистке тумана высокого давления сопла состав, действие характеризуется точным позиционированием, плавная работа, скорость качания равномерность, поверхность очистки большой, время для очистки двух поверхностей, давление очистки всегда поддерживается на 1Mpa. реализации полностью закрыта, нет необходимости в охране.
